Liebes Forum!

Kurzversion:
Welcher Kurbelabzieher passt zum Racer S LTD?

Langversion:
Die Insolvenz von Kettler hat es leider mit sich gebracht, dass es bei uns in Österreich keine Reparaturen mehr gibt, oder aufgrund der Verkehrsbeschränkungen keiner zum Reparieren vorbeikommen kann.

Ich habe erst vor 1 Monat die Lager beim Racer S LTD tauschen lassen (samt Antriebsscheibe und Achse). Ich muss hier jetzt selber noch nachbessern. Ich habe aber keinen Kurbelabzieher. Die von Kettler sind ausverkauft. Motortools stellt welche her.

https://motortools.de/Abzieher-Aussengewinde

Ich habe mir mal den 25x1 mm bestellt. Der ist offenbar zu groß; oder die Gewindesteigung passt nicht. Ich habe den Eindruck, dass 24mm Außengewinde eher passen. Aber welche Gewindesteigung? motortools hat da einige zur Auswahl.

Danke für die Antworten.

[Dieser Beitrag wurde 1 mal bearbeitet, zuletzt am 2020-04-06T13:47Z.]

Bei mir (Ergo S) war auch ein Kurbelabzieher fällig. Entgegen der Gebrauchsanweisung zum Ergo S war die Kurbel NICHT mit einer M12x50 abziehbar. Ich hatte das Gewinde mit einem Digi-Messschieber auf 20,54 mm ausgemessen und mir darauf hin einen Kettler Abzieher M22x1 geordert, SKU K10900106. War sündhaft teuer, hat aber gepasst. Angeblich ist der immer noch zu haben.

Puh, ich komme hier nicht weiter.

Die E-Mails an den deutschen Reperaturservice blieben unbeantwortet. In Foren nichts zu finden. Wie kann ich rausfinden, welches Gewinde ich habe? Gibt's da eine zuvelässige Methode?

lg
gerald

Dazu sind eigentlich nur 2 Informationen nötig: Durchmesser und Gewindesteigung. Zum Glück gibt es dazu Normen. Such mal im Netz nach Schraubenlexikon, da stehen die Normmaße drin.

Ich gehe davon aus, dass im Racer S LTD ein Feingewinde eingedreht wurde. Da sind Gewindesteigungen 1,0 üblich, 1,5 und 2,0 möglich, aber eher unwahrscheinlich. Das kann man mit einer M6 Schraube prüfen (das Gewinde sollte exakt passen). Den Durchmessser des Kernlochs kann man auch mit einem Lineal messen. Das ist aber eher ein schätzen. Mit einem Messschieber erhält man zuverlässige Daten.

So,laut dem Werkzeugbauer müsste der 25mm Abzieher, wenn man den Innendurchmesser mit 24mm misst, passen. Die Gewindesteigung habe ich mit Schrauben geprüft und bin der Meinung dass 1mm passen sollte.

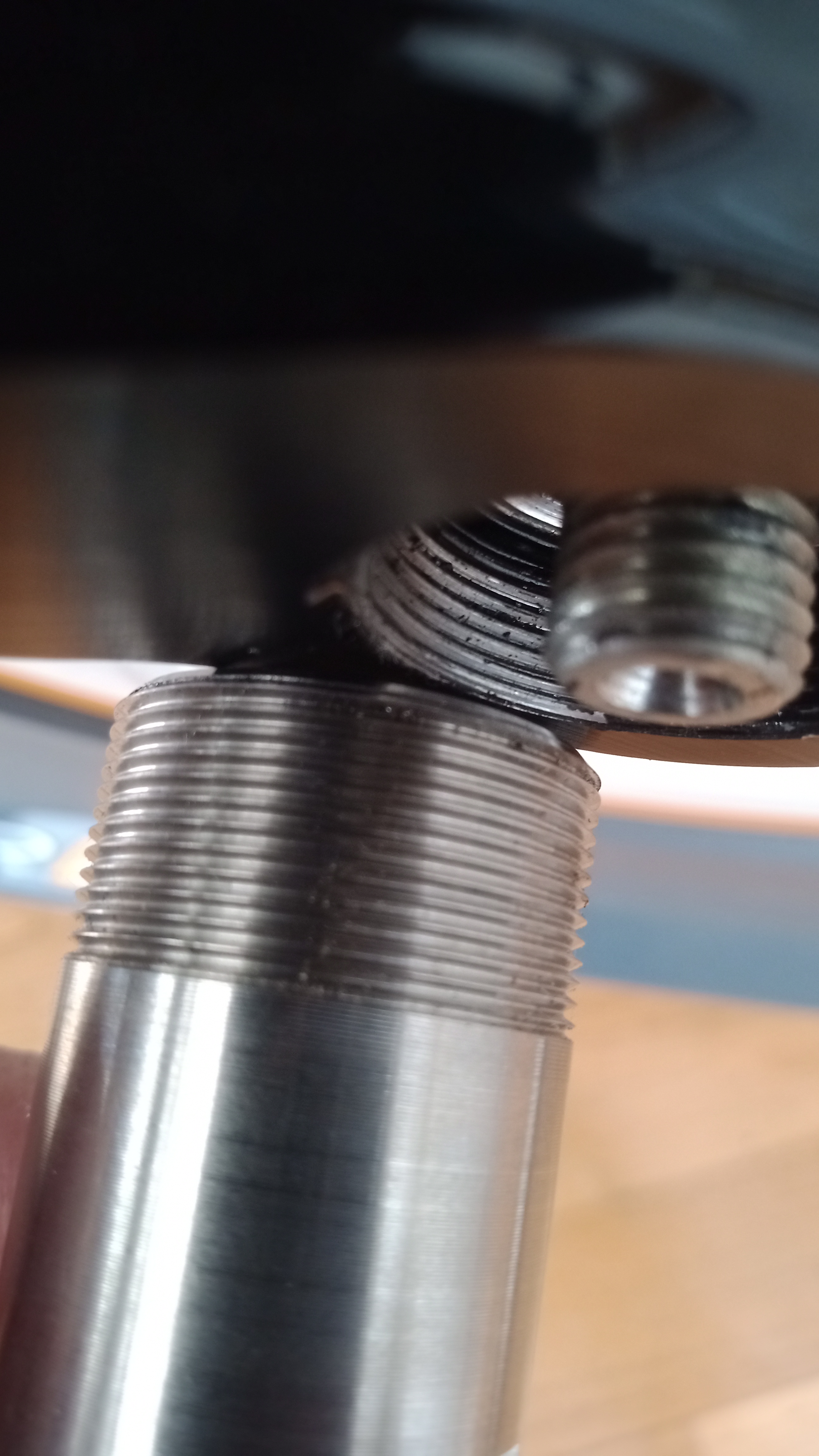

Ich häng jetzt noch ein Bild dran. Vielleicht kann das jemand einschätzen, ob die Gewinde zusammenpassen.

Gggf, werde ich mit dem Tool einfach den Widerstand zu Beginn mit Kraft überwinden. Schlimmstenfalls schneide ich ein neues Gewinde rein. Macht das Sinn?



lg
gerald

Dateianhang


Hi Gerald,

ich bin hier auch gerade dran, habe heute bei Motortools den gleichen Abzieher für mein Racer S bestellt.

Ich hoffe er funktioniert,

ich melde mich hier auch nochmal,

Gruß
Mark

[Dieser Beitrag wurde 1 mal bearbeitet, zuletzt am 2020-04-16T20:00Z.]

Hallo an alle,

ihr braucht noch einen 27er Gabelschlüssel fürs Eindrehen des Abziehers. Die ersten Umdrehungen aber bitte mit der Hand eindrehen. Grüße an alle und bleibt gesund.

Erik

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Trisport hat zurückgeschrieben und mitgeteilt, dass ihnen bekannt ist, dass der Abzieher schwer hineingeht.

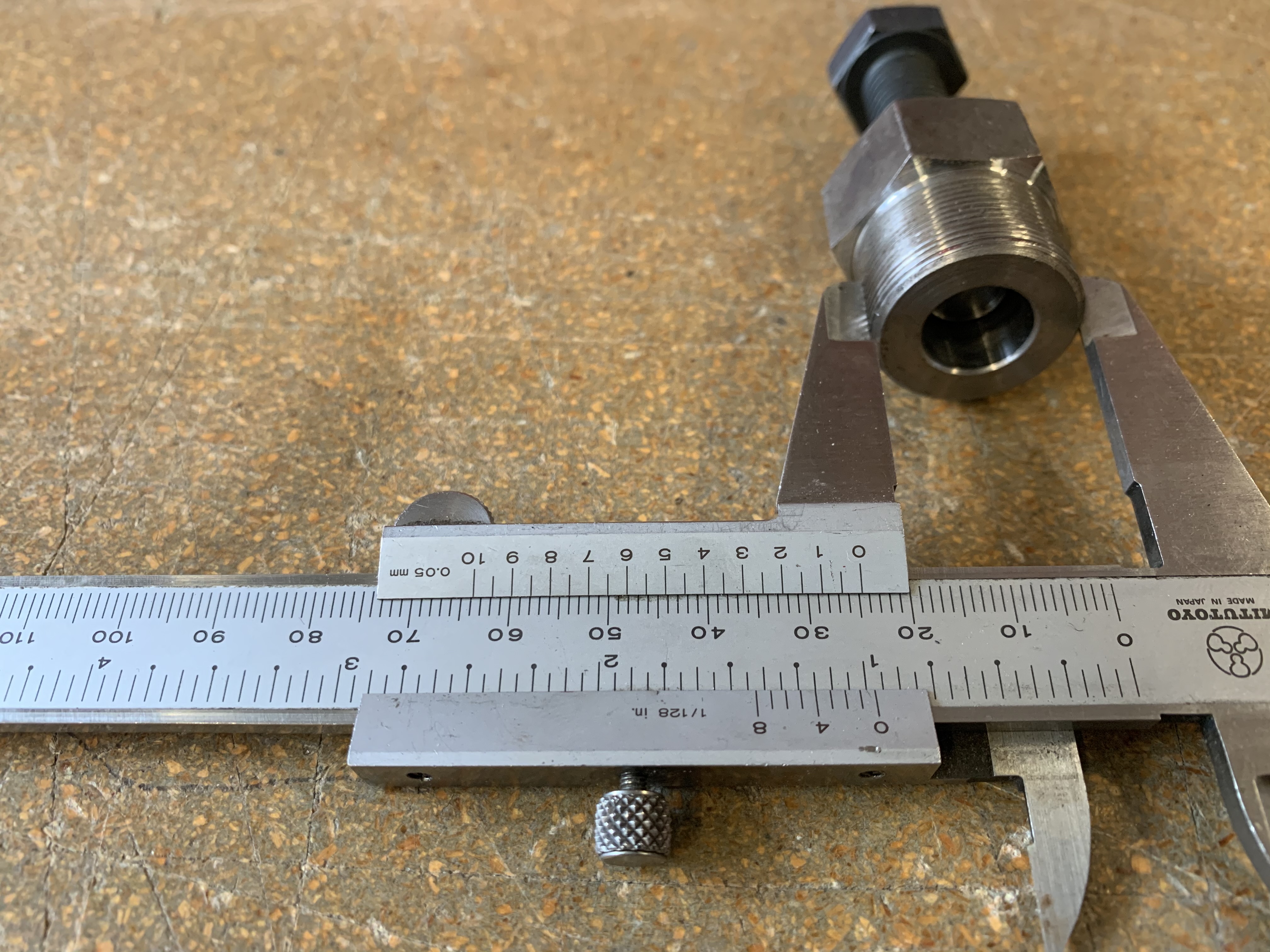

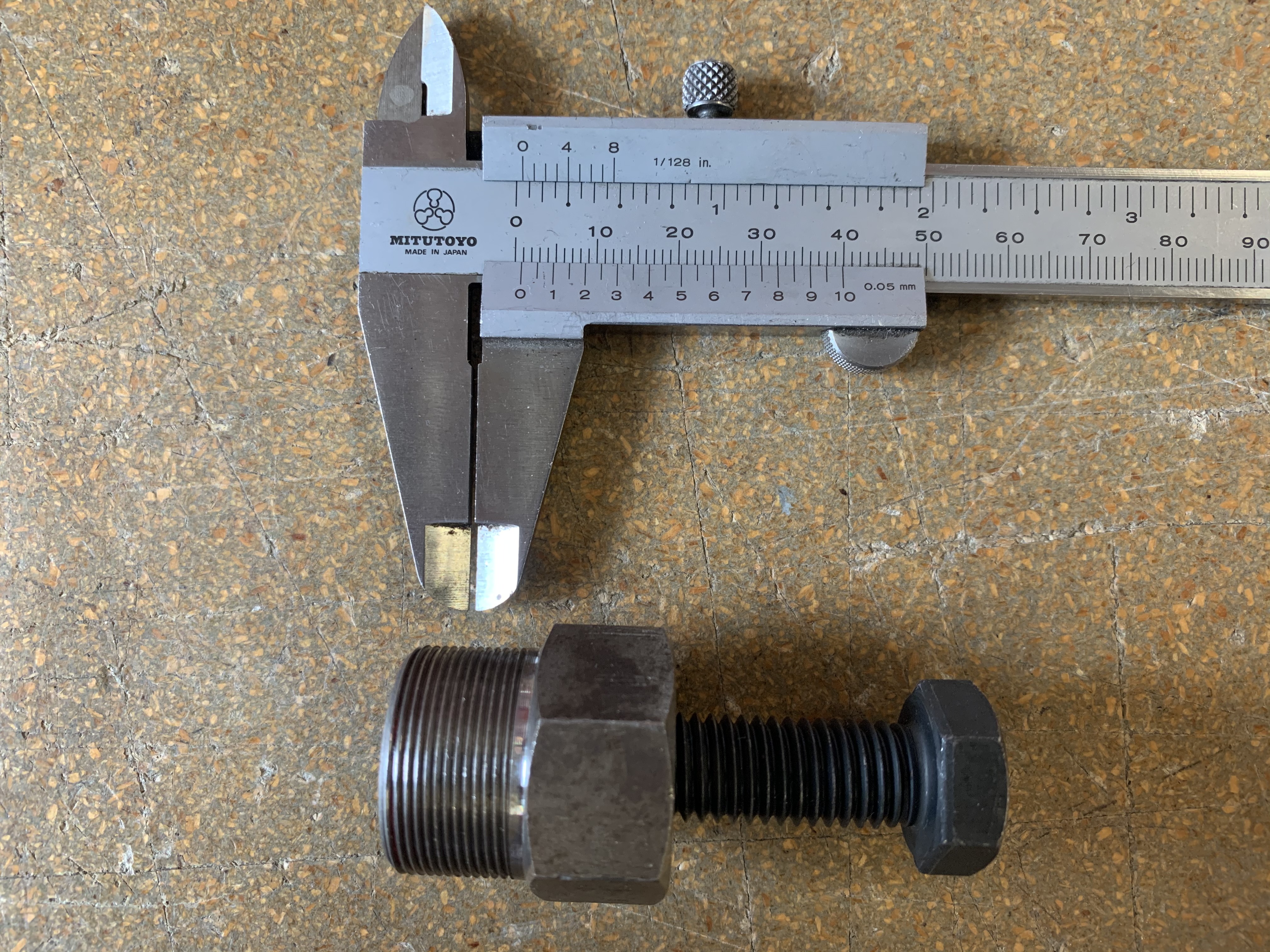

Zusätzlich haben sie zwei Bilder des Origanlabziehers angeschlossen. Sieht tatsächlich aus, dass er knapp unter 25mm hat.


lg
gerald

Dateianhang



Dem Nonius folgend sind das wohl 24,8 mm? Sieht aber immerhin so aus wie der Original Kettler Abzieher.

Ich habe den kleineren, 22x1. Am Außengewinde messe ich digital 21,84 mm. Den Gewindegang habe ich auf 4 Windungen zu 4,08 mm gemessen. Da muss ich aber inzwischen mit der Lupe ran …

Kann es sein, dass ein 25x1 Abzieher aus anderer Quelle nicht nur "schwer" hineingeht, sondern auch ein neues Gewinde eindreht?

Hallo an alle,

ich habe gerade an meinem original Kettler Racer S Abzieher
mit der digitalen Schiebelehre 24,88 mm gemessen.
Bitte schraubt die ersten 2 Umdrehungen mit der Hand gerade rein.
Erst dann mit dem 27er Schlüssel.

Grüße, schönen Abend und bleibt gesund!

Erik
