Liebes Forum,

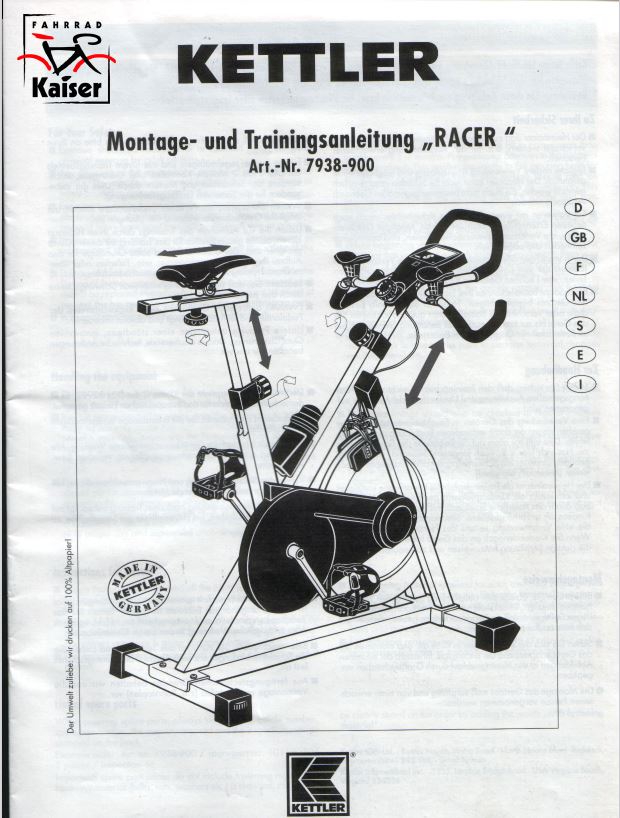

ich habe einen gebrauchten Racer mit der Artikelnummer 7938-900 übernommen (siehe Bild), der noch sehr gut erhalten ist. Das Anzeigemodul scheint zu funktionieren, denn der Pulsmesser zeigt den aktuellen Wert an. Alle anderen Werte (Geschwindigkeit, Zeit usw.)bleiben aber auf 0, deshalb nehme ich an, dass der Geschwindigkeitsmesser S-21 defekt ist.
Ich bin hier ganz neu im Thema und wüsste gern, wie ich das prüfen kann oder ob und wo ich dieses Kabel mit dem Geschwindigkeitsmesser noch bestellen könnte.
Viele Grüße
Klaus

[Dieser Beitrag wurde 1 mal bearbeitet, zuletzt am 2021-02-17T12:22Z.]

Dateianhang


Hallo Crazyracer21,

erstmal herzlich willkommen hier.

Naja Kettler ist abgewickelt/verkauft da wirst wahrscheinlich nichts mehr bekommen.
Aber schau mal unter dem Ergo drunter! Es kann ja auch nur der Magnet verrutscht/abgeflogen sein etc..

Fürs Drunterschauen bei deinem Modell brauchst du eine M12 Schraube aus dem Baumarkt. Ohne der geht nichts.
Einen 6er Inbus und einen 19er Gabelschlüssel.

Die Kurbelschraubenabdeckung abhebeln und den 6er Inbus gerade ansetzen und die Schraube nach links aufdrehen und herausnehmen. Es könnt schwergängig sein wenn noch Schraubensicherung dran war. Aufpassen Schraube nicht abnudeln
Dann ins Loch gerade mit der Hand die M12 Schraube 2 Gewindeumdrehungen eindrehen und dann mit dem 19er Gabelschlüssel weitermachen. Irgendwann ist die Kurbel dann abgezogen -> auf der Schraube.
Das gleiche dann auf der anderen Seite und dann wenn die Kurbeln herunten sind mit einem Kreuzschraubendreher rechts die Seitenteile abmachen.
Zusammenbau dann umgekehrt ohne M12 Schraube. Achtung die Kurbelschrauben nicht überdrehen.
Den Reed Kontakt müsstest du finden indem du 2 Kabel nachgehst... Den Reedkontakt kannst du mit einem Multimeter in Stellung Durhgangsprüfung testen (die 2 Kabel) dabei das Bremsrad drehen.

Ich hoffe das hilft dir weiter

Grüße aus Österreich

Erik

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Hallo Erik,

vielen Dank für die genauen Ausführungen.
Allerdings bin ich wie gesagt in Sachen Ergometer totaler Anfänger und verstehe noch nicht, von welchem Magneten Du sprichst.

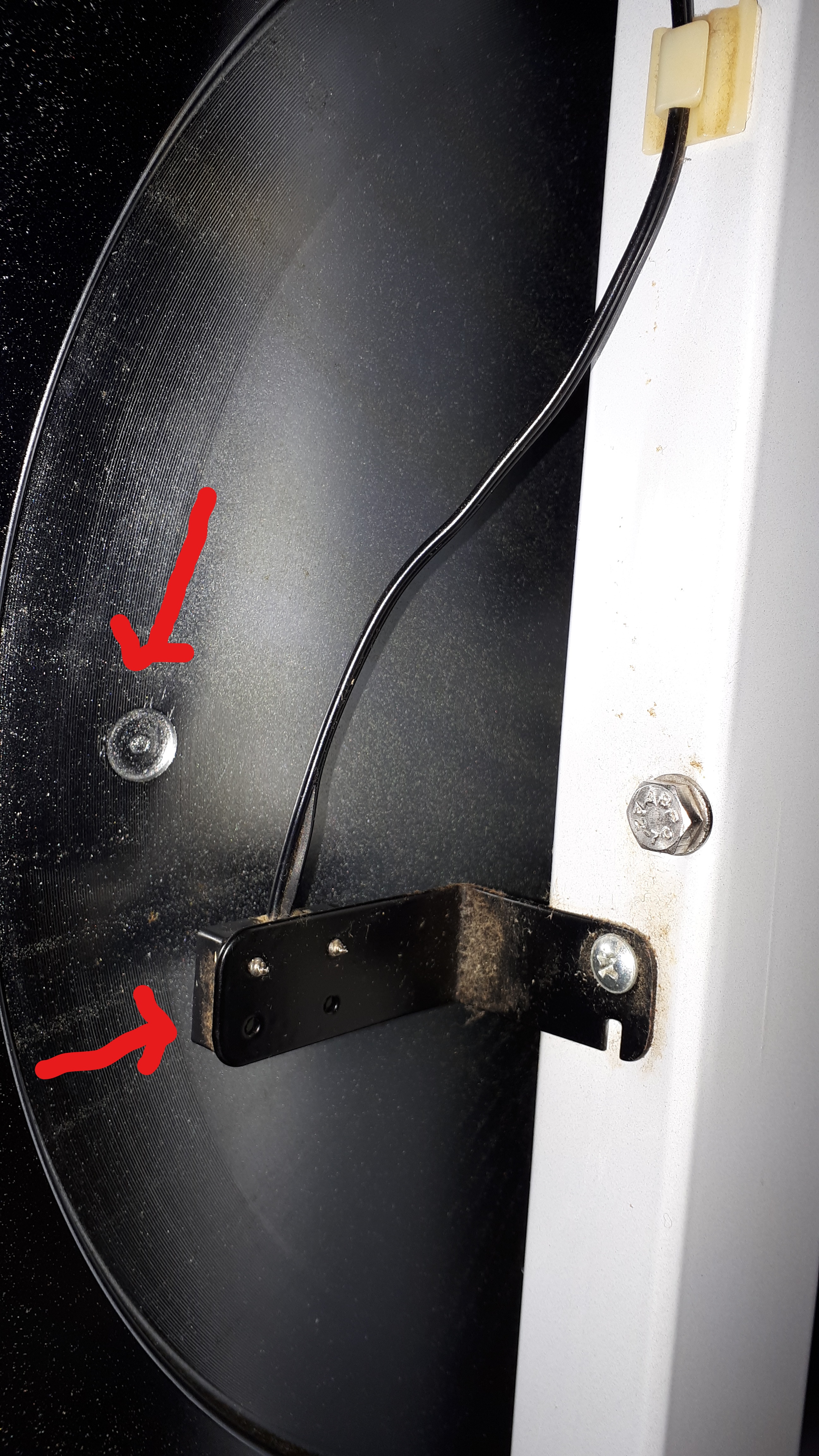

Auf dem Bild, das ich hier anhänge, sieht man das Kabel, von dem ich vermute, dass es die Geschwindigkeit messen soll. Vermutlich durch Erkenung des auf dem Schwungrad zu sehenden runden "Sensors"(?). Die Funktionsweise ist mir nicht klar.
Ich wüsste jetzt nicht, wo da ein Magnet im Spiel ist.
Ich bitte um Entschuldigung für meine Unkenntnis, aber es wäre toll, wenn man mir hier noch weiter helfen könnte.
Viele Grüße
Klaus

Dateianhang


Hallo Klaus,
Danke fürs Foto.
Naja schau mal beim oberen Pfeil
Meiner Meinung nach fehlt dort der original angeklebte Magnet.
Oder es gehört so. Darum nimm dir zur Probe einen magnetischen Metallstreifen und geh mit ihm zur Aussparung oberer Pfeil. Wenn er angezogen wird passt es.
Aber meiner Meinung nach fehlt bei dir der eingeklebte Magnet dort an der Stelle. Der sollte doch irgendwie im Ergo rumkugeln such Mal.

Sonst würd ich bei offenem und eingeschaltetem Ergo mit einem Magneten aussen öfter beim Reed Kontakt vorbeifahren.
Wenn dann auf der Anzeige rpm kommt. Sei glücklich und bestell dir einen normal starken passenden Ring-Magneten den du dort einfach ins Loch kleben kannst.

Grüße und bleib gesund

Erik

[Dieser Beitrag wurde 2 mal bearbeitet, zuletzt am 2021-02-18T13:02Z.]

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Hallo Erik,
ganz herzlichen Dank für die "Nachhilfestunde" - jetzt habe ich das Prinzip verstanden und ausprobiert. Dein Verdacht war richtig: Der Magnet fehlt und ist unauffindbar. Ich habe es mit einem kleinen Magneten getestet und die Anzeige sprang an. Jetzt muss ich mir nur noch einen Magneten besorgen, den ich dann ankleben muss.
Vielen Dank für die Super-Hilfe!
Beste Grüße
Klaus

Hallo Klaus,

KETTLER hat Rundblockmagneten 10x10 mm eingesetzt.

Gruß
Thomas

Hallo Thomas,

danke für den Tipp. Ich habe schon einen Magneten bestellt, aber wenn es mit dem nicht funktioniert, hole ich einen entsprechend Deiner Angabe.

Schönes Wochenende

Klaus
