Gestern habe ich eine eigene Strecke mit meinem Garmin aufgezeichnet. Nachdem ich sie in KWT eingespielt habe, mußte ich feststellen, daß die Strecke z. T. nicht fahrbar ist (Steigung zu groß etc.), obwohl im "Original" alles problemlos funktioniert hat. Es handelt sich um eine normale Strecke, die ohne übermäßige Steigungen auskommt und auf meinem Treckingrad problemlos fahrbar ist.

Hallo tdse,hallo an alle,

das Zauberwort heißt Glättung.
Ich persönlich verwende vor dem Einspielen dieses Freewaretool.

http://www.chip.de/downloads/GPS-Track-Analyse.NET_61316731.html

Das Tool hat auch den Vorteil dass Du genau die Satelliten Bing Ansicht hast wie dann später in KWT.

Hier eine Anleitung zu GPS Track Analyse.net

http://www.kettlerworldtours.net/fileadmin/user_upload/doc/AnleitungKurstuningundHochladen.pdf

Erst ganz zum Schluss mach ich dann noch in KWT Tour erstellen
Die Glättung... Auch kann das Tool Streckenteile für Runden kopieren etc...

Zu der Unfahrbarkeit -> Ja da stimmt die Glättung nicht.

Ich empfehle da in KWT Tour erstellen am Schieberegler 250 bis 300 m einzustellen.

Aber das kommt immer auch auf die Trackpunktdichte vom aufgezeichneten Kurs ab..

Wenn du es gar nicht hinbekommst, dann kannst du auch dein gpx hier als Anhang anhängen da schau ich kurz drüber und schau was möglich ist.

Ein schönes Wochenende

Erik

[Dieser Beitrag wurde 2 mal bearbeitet, zuletzt am 2016-09-03T20:50Z.]

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Hallo Erik,

Danke für die prompte Antwort. Mittlerweile habe ich das Tool installiert und meine Daten importiert. Leider führt der Link zur Anleitung ins Leere. Könntest Du bitte nochmals die Anleitung hochladen.

Vielen Dank & Gruß

[Dieser Beitrag wurde 1 mal bearbeitet, zuletzt am 2016-09-04T11:55Z.]

Hallo tdse, hallo an alle,

ich kann das PDF hier nicht in einen Beitrag anfügen da > 1 MB.
Schick mir eine PN hier mit deiner Email Adresse -> dann bekommst Du das PDF von mir über Mail.

Der Teil der Anleitung im PDF fürs Kurse hochladen in KWT ist veraltet -> das geht in der neuen KWT Version einfacher -> Button in Tour erstellen..
Der GPS Track Analyse Teil ist aber aktuell.

Einen schönen Sonntag

Grüße

Erik

[Dieser Beitrag wurde 2 mal bearbeitet, zuletzt am 2016-09-04T12:25Z.]

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Ich hänge mich hier jetzt mal dran, so alt ist der Thread nicht und das Problem schein doch irgendwo im Import von KWT zu stecken.
Tour habe ich dran gehängt, die bin ich real gefahren, aufgezeichnet mit einer Ambit 3 Peak. Auflösung der Aufzeichnung liegt bei 1s.

Lade ich diese Tour bei ShowGPX hoc, so wird mir ein perfektes Bild gezeigt.
Maximales Gefälle 4% maximale Steigung 3%. Abgesehen von einer Unterführung und 2 Brücken ist das Ganze ohne hin eine sehr flache Angelegenheit.

In's KWT importiert, baut man mir doch tatsächlich Spitzen von -40% und +50% ein.
Bei einer Auflösung von 1s dürfte keine Glättung notwendig sein. Mir scheint hier eher was mit der GPX Verarbeitung nicht zu stimmen. Die Spitzen liegen um Faktor 10 neben der Realität.

Das Höhenprofil ist aber interessanter weise absolut korrekt. Max 492m min 449m.
Höhen neu zuweisen und glätten führen zu einer Anpassung/Glättung des Höhenprofils. Die Steigung bleibt aber eher unangetastet.



So ist diese Importfunktion für mich leider unbrauchbar. Nachdem ich im Winter gerne das eine od. andere nachfahren möchte, würde ich das Feature schon gerne nutzen. Die Bing Höhendaten sind übrigens nicht sonderlich überzeugend. Die reale Aufzeichnung wäre ein echter Mehrwert.

Gruss
Stefan

[Dieser Beitrag wurde 2 mal bearbeitet, zuletzt am 2016-11-06T19:49Z.]

Dateianhang

Move_2016_05_09_18_19_46_Radfahren.gpx (Typ: application/octet-stream, Größe: 1,8 MB) -- 1112 mal heruntergeladen


Hallo StefanL,

probier mal die Datei, die ich dir hier angefügt habe.



Grüße aus Österreich

Erik

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Dateianhang

Move_2016_05_09_18_19_46_Radfahrenneu.gpx (Typ: text/xml, Größe: 609,7 KB) -- 1156 mal heruntergeladen

Hallo Stefan,

das liegt an der Aufzeichnung mit 1s und den extrem engen Punkten.

Das Steigungsprofil zeigt die Steigung zwischen 2 Punkten und du kannst die Daten auch ohne Zuweisung glätten.

Das bringt in dem Fall nur weniger als man denkt. Am besten wäre es vorher die GPX in einem Tool zu vereinfachen über einen Douglas-Peucker Algorithmus mit geringem Fehlerwert. Ich dachte KWT hat so eine Funktion, aber die wurde wohl aus irgendwelchen Gründen entfernt.

KWT Rastert die Touren normalerweise auf 40 m. Das reicht vollkommen aus.

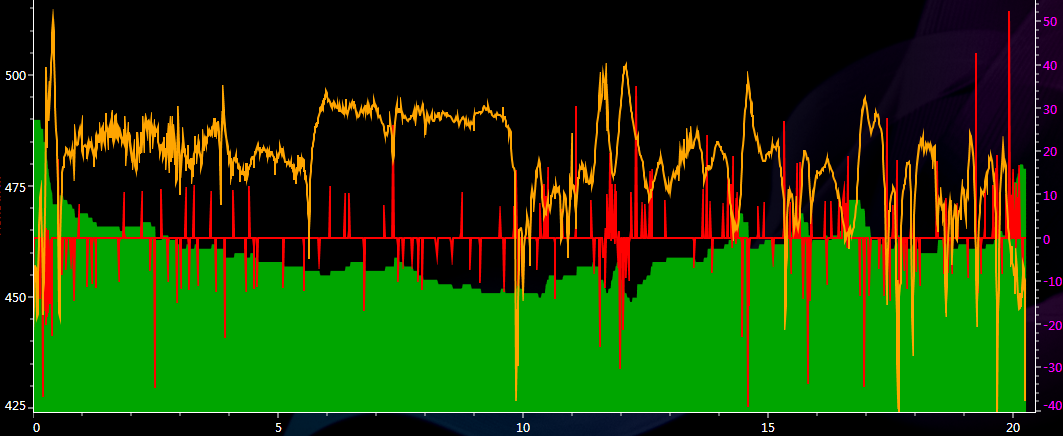

Auf deinem Bild sieht man ja auch die Treppenstufen im Höhenprofil. Die Steigung ist dann die Steilheit jeder einzelnen Stufe.

Ich notiere mir jedenfalls die Frage warum die "Simplify" Methode in KWT fehlt.

Gruß

Wolfgang

Hallo StefanL, hallo Wolfgang, hallo an alle,

Hier die Lösung für die schlechten Höhenwerte.

Das Aufzeichnungsgerät kennt meist nur ganze Meter bzw. hin und wieder halbe oder 1/3 Meter an Höhendifferenz.
Nur das ist der Grund

Daher kommen die Treppenstufen her -> wenn die Ursprungsdatei wirklich unbearbeitet war..

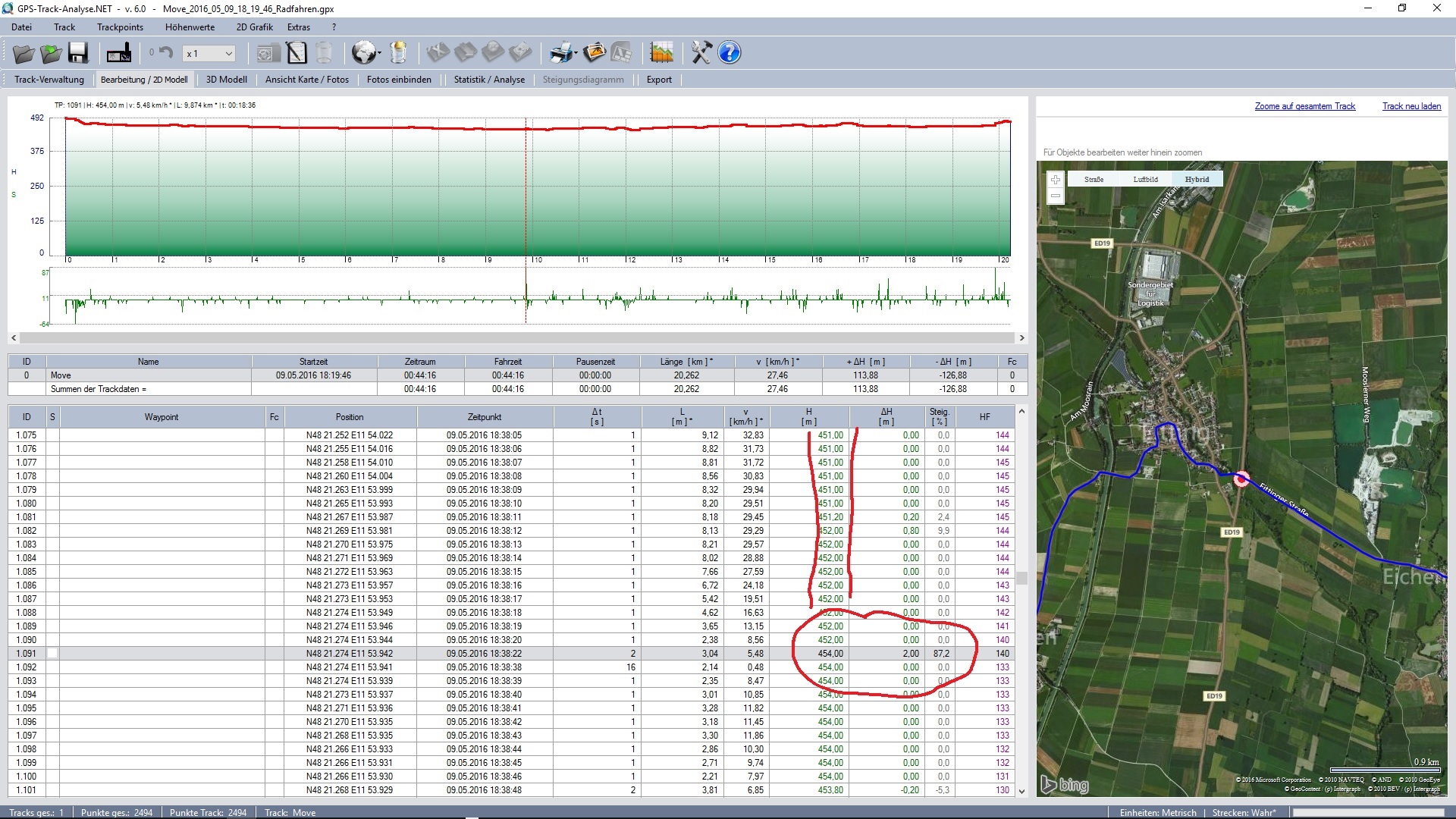

Schaut euch das angehängte Bild an -> dann sollte alles klar sein

11.11. 2000 bis 14.12. 2010 AX1; 14. 12. 2010 bis 3. 2. 2016 Ergo Race; ; 4. 2. 2016 bis 11. 3. 2016 Racer 8; 4. 2. 2016 bis 11. 3. 2016 Racer 8; Ab 15. 3. 2016 Racer S, ab 5.12. 2018 Racer S 2018
Letztes IPN Test-Ergebnis in KWT 2.x Sporttyp sehr hoch -> Wert 0,63.
http://help.kettlerworldtours.de/kettlerworldtours30/bedienung/tastatur-und-bedienpanelbelegung.html
https://www.kettlerworldtours.de/main/faq/premium-display.html

Dateianhang


@Erik
danke für den Versuch, aber hat sich bedingt verbessert. Es sind immer noch die von Wolfgang durch die Stufen begründeten Spitzen drin.

@Wolfgang,
so Eckig ist das im original gar nicht, zumindest kennen die ele Werte durchaus noch etwas zwischen 0 und 1. Passiert vermutlich beim Rastern.

Müssten für die Steigungsberechnung nicht die Distanz und Höhe zwischen 2 Punkten genommen werden ? Wenn ich den Recheck rechne, so kann eigentlich nur +- unendlich als Steigung rauskommen.
Wie auch immer eine eingebaute Funktion um das zu bereinigen wäre schon was schönes.
Kannst du mir irgend ein Tool empfehlen mit dem ich das KWT Konform vereinfacht bekomme ?

Gruss und Dank
Stefan
